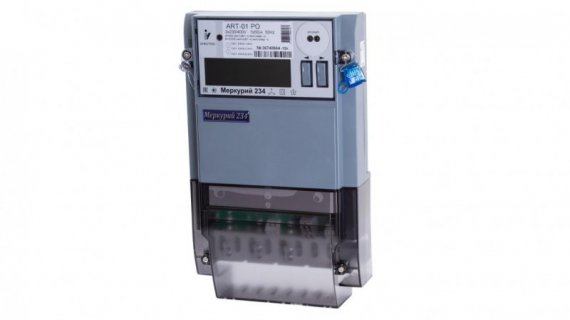

Mеркурий Счетчик для многотарифного учета в трехфазных трех- или четырехпроводных сетях, 5(100) А, оптопорт, RS485, PLСI 234 ART-02 R.L1
Счетчик электрический Mеркурий 234 ART-02 R.L1 для многотарифного учета в трехфазных трех- или четырехпроводных сетях, 5(100) А, оптопорт, RS485, PLСI
Купить по низким ценам Mеркурий 234 ART-02 R.L1Счетчик электрический Mеркурий 234 ART-02 R.L1 для многотарифного учета в трехфазных трех- или четырехпроводных сетях, 3×230/400 В, 5(100) А, 1,0/2,0, оптопорт, RS485, PLСI
Счетчики предназначены для одно- или двунаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных трех- или четырехпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ.
Счетчики предназначены для эксплуатации внутри закрытых помещений и в местах, имеющих защиту от влияния окружающей среды (в шкафах, в щитках).
ОСОБЕННОСТИ
Счетчики полностью соответствуют отраслевым требованиям, в том числе технической политике ПАО «Россети» по учету электроэнергии.
Счетчики аттестованы на соответствие протоколу обмена СПОДЭС с помощью сертификационной утилиты ПАО «Россети».
Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
энергия всего от сброса показаний;
энергия на начало текущих и 123 предыдущих суток;
энергия на начало текущего и 36 предыдущих месяцев;
энергия на начало текущего и предыдущего года;
расход за текущие и предыдущие сутки;
расход за текущий и 11 предыдущих месяцев.
Поквадрантный учёт реактивной энергии в двунаправленных счётчиках.
Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах
суток. Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута.
Учёт технических потерь в линиях электропередач и силовых трансформаторах.
Измерение параметров электрической сети:
мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети, для целей анализа показателей качества электроэнергии;
значения углов между фазными напряжениями;
частота сети;
коэффициенты мощности по каждой фазе и по сумме фаз;
коэффициент искажения синусоидальности фазных кривых.
Два независимых профиля мощности и профиль мощности технических потерь с произвольным временем усреднения от 1 до 60 минут. Глубина хранения 170 суток для времени усреднения 30 минут.
Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 3600 секунд с ежемесячным расписанием.
Ведение журналов событий, включая события показателей качества электроэнергии.
Возможность подключения резервного питания (5 – 12 В постоянного тока).
Наличие многофункционального гальванически развязанного импульсного выхода, в том числе с функцией управления нагрузкой.
Автоматическая самодиагностика с индикацией ошибок.
Наличие встроенного реле на 60 (100) А.
Две энергонезависимые электронные пломбы.
Датчик магнитного поля.
Запись несанкционированных воздействий в нестираемые журналы событий.
Многофункциональный ЖКИ c подсветкой и отображением OBIS-кодов отображаемых параметров.
Индикация параметров на ЖКИ при отключенном питании.
Возможность работы по протоколам Меркурий, DLMS/COSEM, СПОДЭС.
Возможность реализации протоколов Mbus, ModBus по запросу.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А | 1,5 / 9 |
Полная мощность, потребляемая каждой цепью тока, не более, В*А | 0,1 |
Мощность потребления сменного модуля интерфейса по каждой цепи напряжения, не более, Вт/В*А | 1,5 / 24 |
Количество тарифов | 4 |
Сохранность данных при перерывах питания, не менее, лет | 10 |
Межповерочный интервал, лет | 16 |
Гарантийный срок эксплуатации, лет | 3 |
Наработка на отказ, не менее, ч | 220 000 |
Диапазон рабочих температур, °С | от -45 до +75 |
Масса, не более, кг | 1,6 |
Габариты (ДхШхВ), для корпуса без сменных модулей, мм | 174x65x300 |
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Класс точности счетчиков (актив. / реактив.): | |
• трансформаторного включения: | 0,2S/0,5 и 0,5S/1 |
• прямого включения: | 1/2 |
Номинальное напряжение, В: | |
• трансформаторного включения: | 3*57,7/100 |
• прямого включения: | 3*230/400 |
Базовый / максимальный ток, А: | |
• трансформаторного включения: | 1/2; 1/10; 5/10 |
• прямого включения: | 5/60; 5/80; 5/100 |
Макс. ток для счетчиков прямого включения в течение 10 мс: | 30*I макс |
Максимальный ток для счетчиков трансформаторного включения в течение 0,5 с: | 20*I макс |
Чувствительность при измерении активной энергии, А: | |
• трансформаторного включения: | 0,001/0,005 |
• прямого включения: | 0,02 |
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Единица измерения шт.
- Кратность поставки 1
- Тип тарифа многотарифный
- Номинальный ток 5a
- Номинальное напряжение, В 220
- Тип электронный
- Класс точности 1 класса
- Количество фаз Трехфазный
- Максимальный ток 100а
- Крепление щиток
- Тип Счетчик
- Кол-во тарифов Многотарифный
- Кол-во фаз Трехфазный
- Базовый / максимальный ток, А 5(100)
- Серия PLСI
- Серия RS485
