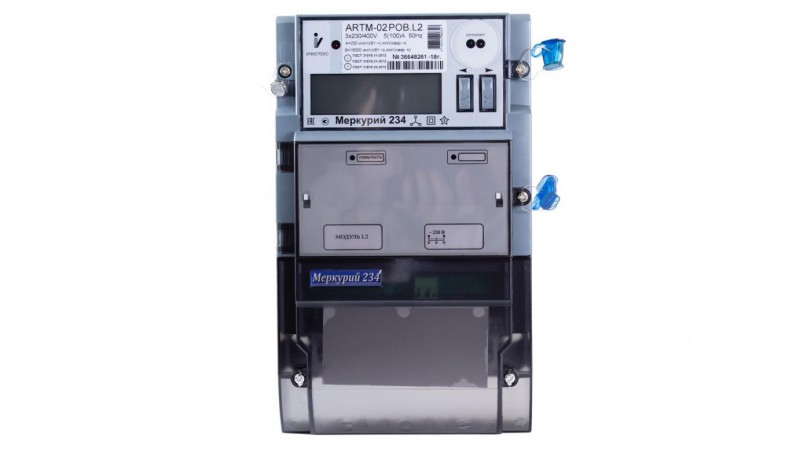

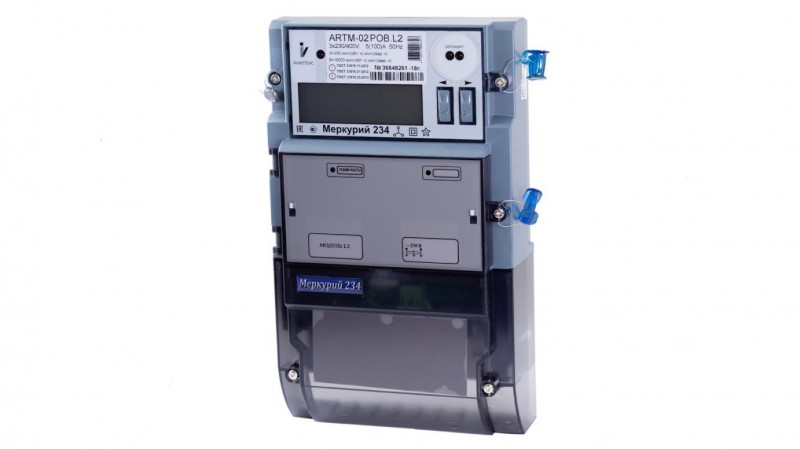

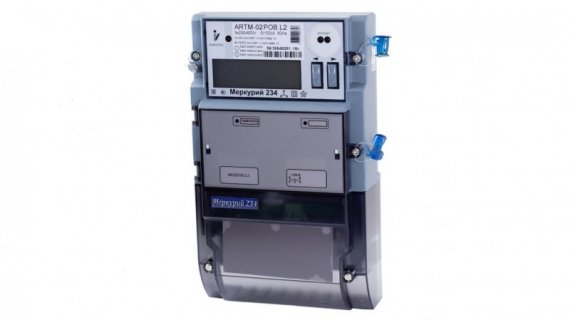

42 Меркурий Трехфазный многотарифный 234 АRTM2-03 (D)PBR.G1 кл. точн. 0.2S/0.5
Меркурий 234 АRTM2-03 (D)PBR.G1 кл. точн. 0.2S/0.5 3×230/400 5(10) оптопорт, RS485, DUAL SIM GSM/GPRS
Купить по низким ценам 42 Меркурий 234 АRTM2-03 (D)PBR.G1 кл. точн. 0.2S/0.5Счетчики предназначены для одно- или двунаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных трех- или четырехпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных АИИС КУЭ. Обмен данными по интерфейсам связи выполняется по протоколу СПОДЭС (IEC62056 DLMS/COSEM) или протоколу «Меркурий». При работе по протоколу СПОДЭС счетчики совместимы с ПО ИВК «Пирамида 2.0» и «Пирамида-сети».
Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
- Счетчики полностью соответствуют отраслевым требованиям, в том числе технической политике ПАО «Россети» по учету электроэнергии и аттестованы на соответствие протоколу обмена СПОДЭС с помощью сертификационной утилиты ПАО «Россети»
- Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
- энергия всего от сброса показаний;
- энергия на начало текущих и 123 предыдущих суток;
- энергия на начало текущего и 36 предыдущих месяцев;
- энергия на начало текущего и предыдущего года;
- расход за текущие и предыдущие сутки;
- расход за текущий и 11 предыдущих месяцев.
- Поквадрантный учет реактивной энергии в двунаправленных счётчиках
- Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток (в счетчиках с протоколом DLMS/COSEM, СПОДЭС – в 24 зонах).
Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута - Учёт технических потерь в линиях электропередач и силовых трансформаторах
- Измерение параметров электрической сети:
- мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
- действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети для анализа показателей качества электроэнергии;
- значения углов между фазными напряжениями;
- частота сети;
- коэффициенты мощности по каждой фазе и по сумме фаз;
- коэффициент искажения синусоидальности фазных кривых.
- Два независимых профиля мощности с произвольным периодом интегрирования от 1 до 60 минут, второй профиль может быть сконфигурирован как профиль мощности технических потерь. Глубина хранения 170 суток для времени усреднения 30 минут
- Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 60 минут с ежемесячным расписанием
- Ведение журналов событий, включая события показателей качества электроэнергии
- Встроенные интерфейсы: оптопорт и RS-485 во всех моделях
- Дополнительные интерфейсы на сменных модулях: RS-485, NBIoT, PLC, XNB, LoRaWAN, Ethernet, DUAL SIM GSM/GPRS
- Возможность подключения резервного питания (6 – 12 В постоянного тока)
- Наличие многофункционального гальванически развязанного импульсного выхода, в том числе, с функцией управления нагрузкой
- Автоматическая самодиагностика с индикацией ошибок
- Наличие встроенного реле на 60 или 100 А
- Две энергонезависимые электронные пломбы
- Датчик магнитного поля
- Запись несанкционированных воздействий в нестираемые журналы событий
- Многофункциональный ЖКИ c подсветкой и отображением OBIS- кодов отображаемых параметров
- Индикация параметров на ЖКИ при отключенном питании
- Возможность работы по протоколам Меркурий, DLMS/COSEM (СПОДЭС)
- Возможность замены батареи резервного электропитания без вскрытия корпуса счетчика
- Счетчики имеют неразъемные корпуса и прозрачные клеммные крышки для предотвращения хищения электроэнергии
Технические характеристики
Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А 1,5 / 9 Полная мощность, потребляемая каждой цепью тока, не более, В*А 0,1 Дополнительная потребляемая активная / полная мощность для счетчиков со встроенным модемом, Вт/В*А 6 / 30 Количество тарифов 4 Сохранность данных при перерывах питания, не менее, лет 10 Межповерочный интервал, лет 16 Гарантийный срок эксплуатации, лет 5 Наработка на отказ, не менее, ч 320 000 Диапазон рабочих температур, °С от -45 до +70 Масса, не более, кг 2,1 Габариты (ДхШхВ), для корпуса со сменными модулями, мм 173,5x78x288,5 Метрологические характеристики
Класс точности счетчиков (актив. / реактив.): • трансформаторного включения: 0,2S/0,5 и 0,5S/1 • прямого включения: 1/2 Номинальное напряжение, В: • трансформаторного включения: 3*57,7/100 • прямого включения: 3*230/400 Базовый / максимальный ток, А: • трансформаторного включения: 1/2; 1/10; 5/10 • прямого включения: 5/60; 5/100 Макс. ток для счетчиков прямого включения в течение 10 мс: 30*I макс Максимальный ток для счетчиков трансформаторного включения в течение 0,5 с: 20*I макс Чувствительность при измерении активной энергии, А: • трансформаторного включения: 0,001/0,005 • прямого включения: 0,02
- Ширина упаковки 10 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 1 кг
- Единица измерения шт.
- Кратность поставки 1
- Класс точности 0.5
- Тип тарифа многотарифный
- Номинальный ток 5a
- Максимальный ток 60а
- Номинальное напряжение, В 220
- Количество фаз Трехфазный
- Тип Счетчик
- Серия DUAL
- Серия АRTM2-03
- Серия RS485
- Класс точности счетчиков 02s/05
